カカオの供給と大量精製を最適化する方法: 高速粉砕、溶解タンク、ボール ミル システムの統合

1. はじめに: 現代のチョコレートマス精製の 3 つの柱

工業用チョコレートの生産は、生のカカオ固形物、砂糖の結晶、脂肪を滑らかで均質なペーストに変える機械的および熱的操作の正確なシーケンスに依存しています。この変換の効率は、次の 3 つの重要な段階に大きく依存します。 砂糖の粒径を小さくする , 脂肪の液化と混合 、そして カカオニブと乾燥成分のマイクロミリング 。これらの段階が最適化されていない場合、メーカーはコンチング時間の延長、エネルギー消費量の増加、最終製品のザラザラとした口当たりや粘度のばらつきに直面することになります。

このガイドは、工業用粉砕機、溶解タンク、およびボールミルシステムを戦略的に使用することにより、カカオ供給原料の処理と大量精製を強化するための実用的なデータ駆動型の方法に焦点を当てています。連続ラインで 500 kg/h 以上のスループット レートを維持しながら、目標の粒度分布 (プレミアム チョコレートの場合は通常 18 ～ 30 ミクロン) を達成するための各機器カテゴリーの役割を検討します。

以下のセクションでは、中規模の製菓工場全体で収集された操業データに基づいて、プロセス パラメーターが正しく校正された場合の精製効率の目に見える改善を示します。たとえば、混合する前に砂糖の粒径を 200 ミクロンから 40 ミクロンに小さくすると、その後のボールミルの時間を最大 35% 短縮できます。

2. 原料の準備: カカオの供給と砂糖の粉砕

ココア供給 – 精製ラインへのカカオニブ、カカオリカー、砂糖の大量の流れ – が中間スラリーの粘稠度を決定します。供給速度や粒度分布の変動により、下流の粉砕効率が変動します。安定した供給には 2 つの並行プロセスが必要です。砂糖は微粉末に粉砕され、カカオリカーは温度制御によって液体に保たれます。

2.1 砂糖の高速粉砕：安定した粉流を実現

グラニュー糖は通常、平均粒径 400 ～ 600 ミクロンでプロセスに入ります。予備粉砕を行わないと、これらの大きな結晶がボールミルに過負荷となり、局所的な過熱と不均一なサイズ縮小につながります。の SFJ 高速精糖粉砕機 は、100 m/s を超える先端速度で動作するピンディスク研削機構を使用することで、この問題に対処しています。この速度では、砂糖の結晶は劈開面に沿って破壊され、粒子の 90% が 100 ミクロン未満である微粉末が生成されます。

シフトあたり 2.5 トンの砂糖を処理する製菓工場の現場データによると、高速粉砕機に切り替えると、製粉前の砂糖の D90 (90 パーセンタイル粒子サイズ) が 210 ミクロンから 74 ミクロンに減少したことがわかりました。このより細かい砂糖粉末により、下流のボールミルはわずか 3.5 時間で 22 ミクロンの最終チョコレート質量 D90 を達成することができました。これは、粉砕されていない砂糖を使用した場合と比較して 1.2 時間の短縮です。

オペレータは消費電力とベアリングの温度を注意深く監視する必要があります。ベースラインを 15% 以上上回る電流引き込みの増加は、粉砕ピンが磨耗しているか、砂糖内の過剰な水分 (0.5% 以上) を示しています。除湿した空気供給を粉砕機に組み込むと、湿気に関連した凝集を減らすことができます。

3. 脂肪の液化と塊の混合：温度制御された融解の役割

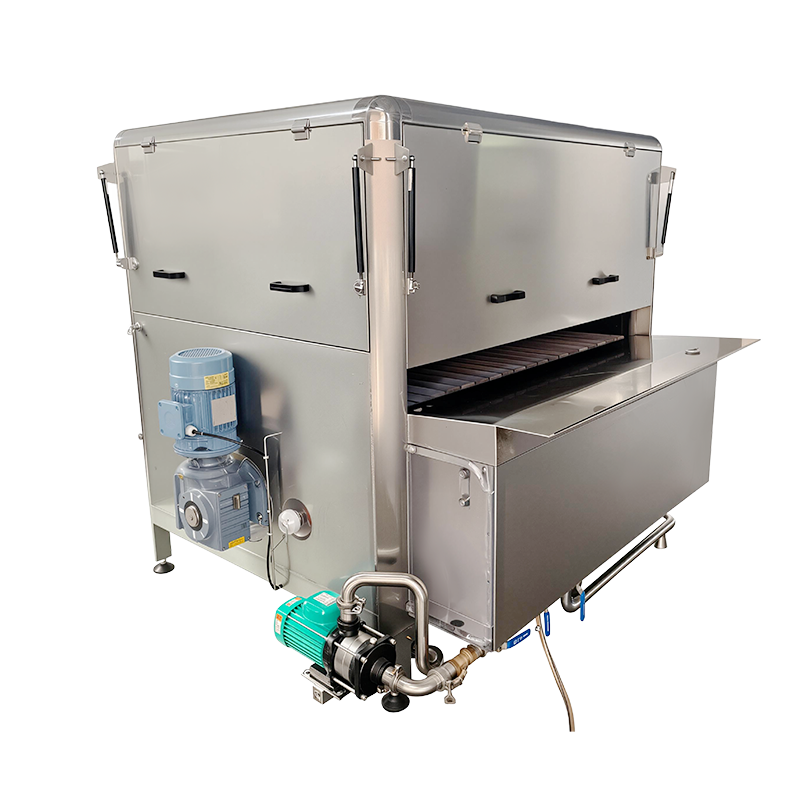

ココアバターやその他の植物性脂肪は、固体粒子を均一にコーティングする前に完全に液化する必要があります。部分的に結晶質のままである脂肪は分散不良を引き起こし、精製プロセスを経ても凝集物が残ります。の RYJ脂肪溶解タンク ジャケット付き加熱システムと低せん断撹拌機を統合し、脂肪の多形安定性を維持しながら脂肪を溶解します。

3.1 継続的な脂肪溶解と大量供給

最新の溶解タンクは連続モードで動作します。脂肪ブロックまたはフレークは一方の端から入り、加熱された表面 (50 ～ 60 °C の水またはサーマルオイルジャケット) を通過し、透明な液体として排出されます。重要な設計機能は、 熱交換面積対体積比 – 局所的なホットスポットを発生させずに急速に溶解するには、12 m²/m³ 以上が理想的です。 RYJ タンクは、ディンプル ジャケットと乱流を促進する内部バッフルによってこれを実現します。

実際のケースでは、800 kg/h のダークチョコレートを生産しているメーカーは、バッチ処理から連続処理までの脂肪の融解時間を短縮しました。 RYJ タンクは、脂肪出口温度を 45°C ± 1.5°C に維持し、滞留時間は 18 分でした。この一貫した脂肪供給により、溶解が不十分な脂肪粒子が最終的なチョコレートに斑点として現れるという以前の問題が解消されました。

大量供給ポンプの統合

溶解タンクに続いて、ローブ ポンプまたはプログレッシブ キャビティ ポンプによって液化脂肪が混合容器に移送され、そこで砂糖パウダーおよびカカオマスと混合されます。ポンプは空気の混入を避けるために脈動のない流れを提供する必要があります。出口圧力を 2 ～ 4 bar に維持するには、可変周波数ドライブを備えたギア ポンプをお勧めします。

4. ボールミルシステムによる粒子サイズの低減

ボールミル粉砕は、チョコレートマス中の固体粒子を数百ミクロンから目標範囲の 15 ～ 35 ミクロンまで減らすために、依然として最も広く使用されている技術です。の QMJシリーズ チョコレートボールミル(新品) には、マイクロミリング効率を向上させるためのいくつかの革新技術が組み込まれています。それは、撹拌アームを備えた水平粉砕チャンバー、動的分離器、および閉ループ冷却システムです。

4.1 QMJ ボールミルがどのようにして優れたチョコレート粉砕を実現するのか

チョコレート用のボールミル機は、高エネルギーの衝撃と磨耗の原理に基づいて動作します。固定された円筒形チャンバー内で、クロム合金鋼球 (直径 8 ～ 15 mm) が、ディスクまたはピン インペラを備えた中央の撹拌シャフトによって動き始めます。チョコレートの塊は、粉砕媒体の床を通して連続的にポンプで送られます。粒子は、ボール同士の直接衝突だけでなく、移動するボールとチャンバー壁との間に発生するせん断力によっても破壊されます。

1500 kg のミルク チョコレート バッチのデータから、新しい QMJ シリーズを使用すると、従来の縦型ボールミルと比較して、精製塊 1 トンあたりの比エネルギー消費量が 18 パーセント削減されたことが明らかになりました。この改良は、より均一なボール分布を生み出し、デッドゾーンを減らす修正された撹拌機の形状から生じています。最終的な粒度分布は、４時間の再循環粉砕後のＤ５０が１６ミクロン、Ｄ９０が２７ミクロンであることを示した。

4.2 マイクロミリング効率とボールミルパラメータ

最適化するには チョコレートグラインダーマシン パフォーマンスを向上させるために、オペレータはいくつかの変数のバランスを取る必要があります。

• ボールチャージ率： チャンバー容積の 60 ～ 75 パーセント。チャージが低いと衝撃の頻度が減ります。電荷量が高くなると、粘性加熱が増加します。
• 撹拌機先端速度: ダークチョコレート (粘度が高い) の場合は 8 ～ 12 m/s、ミルクチョコレートの場合は 10 ～ 14 m/s。速度が高すぎると、ボールが遠心分離され、非効率的なミリングが発生します。
• 質量流量: 500 リットルのチャンバーあたり 300 ～ 800 kg/h。流量が高くなると滞留時間が短くなり、生成物が粗大化します。
• 冷却ジャケット温度: 18～25℃でチョコレートの塊を45℃以下に保ち、脂肪の移動を防ぎます。

1000 kg ボールミルでの実際の最適化テストでは、ボール直径を 15 mm から 10 mm に縮小すると、同じ粉砕時間後に D90 が 33 μm から 26 μm に減少することが示されました。ただし、より小さいボールは、衝突あたりの破壊エネルギーが低いため、同じスループットを達成するのに 22% 長い時間がかかりました。最適なボールの組み合わせは、多くの場合、70% が 12 mm ボール、30% が 8 mm ボールという二峰性の分布に従います。

5. コンチングプロセス: 最終的な精製と風味の開発

ボールミル粉砕後のチョコレートマスには揮発性の酸（カカオ発酵から生じる酢酸など）がまだ含まれており、水分の分布が不均一になります。の QYJシリーズ チョコレートコンチェマシン という二重の役割を果たします 連続コンチング – 塊を剪断してすべての固体粒子を脂肪でコーティングし、不要な揮発性物質を蒸発させます。

5.1 コンチングマシンの動作原理

最新のコンチングマシンは、制御された温度（ダークチョコレートの場合は60〜80℃、ミルクチョコレートの場合は45〜55℃）でチョコレートの塊を撹拌するパドルまたはローターを備えた長手方向のシャフトを使用します。 QYJ シリーズは、水分と酸を除去するためのドライ コンチング (最初の 2 ～ 4 時間)、粘度を下げるためのペースト相 (脂肪の添加)、目標のレオロジーを達成するための液体コンチング (最終的なせん断) の 3 段階のサイクルを実行します。

2000 kg のコンチェからの工業データは、乾式コンチング段階を 2 時間から 4 時間に延長すると、最終水分含有量が 1.2 パーセントから 0.8 パーセントに減少することを実証しました。この水分の低下により、チョコレートの流動性が 18% 改善されました (Casson 降伏値が 12 Pa から 9.8 Pa に低下することで測定)。ただし、コンチング時間が長くなるとエネルギーコストが増加します。これは、製品仕様と照らし合わせて評価する必要があるトレードオフです。

コンチングマシンとボールミルの出力を統合することが重要です。ボールミルで 35 ミクロンを超える D90 が生成された場合、コンチングマシンでは効率的に 30 ミクロン未満に減らすことができません。コンチングでは軽度の摩耗しか生じません。したがって、ボールミルは最終目標よりも 5 ～ 10 ミクロン細かい塊を供給する必要があります。

6. システム統合: インフィードから完成マスまで

ラインのバランスが取れていない場合、個々のマシンを最適化しても効果は限られます。適切に設計されたカカオ供給および大量精製システムは、砂糖粉砕機→脂肪溶解タンク→混合容器→ボールミル→コンチングマシンという同期フローに従います。各ステージのバッファー タンクのサイズとポンプ容量は、下流のマシンの最大スループットに対応する必要があります。

6.1 連続構成とバッチ構成

連続精製ライン (動的再循環ループを備えた QMJ ボールミルを使用) は、粒子サイズが安定した状態で 800 ～ 1200 kg/h の生産量を達成できます。バッチ システムは制御が簡単ですが、充填時と空にする際のアイドル時間が長くなります。以下の表は、一般的なパフォーマンス指標を比較しています。

同じ日に複数のレシピ (ダーク チョコレート、ミルク チョコレート、ホワイト チョコレートなど) を生産するメーカーの場合、クイック フラッシュ機能を備えた連続ラインによって製品汚染のリスクが軽減されます。 QYJ コンチェ マシンの CIP フレンドリーな設計により、30 分以内に植物油を使用したフラッシングが可能になります。

7. プロセス制御とデータ駆動型の最適化

粒子サイズ、質量温度、モーター負荷をリアルタイムで監視することで、予測調整が可能になります。ボールミルの後、コンチェの前に設置されたレーザー回折センサーは、即座にフィードバックを提供します。 D90 が設定値 (例: 28 µm) を超えると、システムは再循環ポンプの速度を上げるか、供給速度を自動的に下げることができます。

7.1 マスリファイニングの主要業績評価指標

• 精製効率比： (kWh あたりの総表面積の増加) – 2.5 m²/kWh を超える値は、良好なパフォーマンスを示します。
• 温度上昇率： ボールミルでは毎分 0.5°C を超えてはなりません。上昇が速い場合は、冷却が不十分であるか、ボールのチャージが過剰であることを示します。
• 特定のスループット: 1 時間あたりの粉砕チャンバー容積 1 リットルあたりの最終質量 kg – ダークチョコレートの目標は 2.2 以上です。

ある施設では、ミルのハウジングに振動センサーを設置した後、ボールミルの時間を 17% 短縮しました。センサーは、撹拌ピンの磨耗による振動振幅の徐々に増加することを検出し、致命的な故障が発生する前に計画的なメンテナンスを可能にしました。メンテナンス後、粒度分布は大幅に狭まりました (D90 の変動は ±4 μm から ±1.8 μm に低下しました)。

8. メンテナンスとリファイニングの一般的な問題のトラブルシューティング

適切に最適化されたシステムでも逸脱が発生します。以下は、一般的な問題に対する構造化されたトラブルシューティング ガイドです。 チョコレートマス精製 .

8.1 よくある問題と解決策

• ザラザラとした口当たり / 高い D90: ボール ミルのメディアの摩耗をチェックします。ボールは 500 時間の稼働時間ごとに直径 1 ～ 2 mm 減少します。 80% のボールが小さければ交換してください。
• 過剰なエネルギー消費: 砂糖粉砕機が D90 < 80 µm を達成していることを確認します。粗糖はボールミルに過負荷になります。
• 粘度スパイク: 脂肪含有量を測定します – 2 パーセントの脂肪を滴下するには、0.5 ～ 1 パーセントのレシチンを追加する必要があります。
• 保管後のファットブルーム: 不完全な焼き戻しですが、粒子サイズのばらつきが原因である可能性もあります。最終的な D90 < 30 µm であることを確認してください。

予防保守スケジュールには、ボールミル撹拌アームの週次検査と、RYJ 溶解タンクの温度センサーの月次校正を含める必要があります。 1 日あたり 5 トンのプラントのケーススタディでは、事後保全から予知保全に移行することで、計画外のダウンタイムが 6 か月間で 62% 削減されたことが示されました。

9. カカオ供給と製粉技術の将来の方向性

業界は、AI ベースの粒子サイズ予測を備えた完全に自動化された精製ラインに移行しています。超音波インラインセンサーと機械学習アルゴリズムは、さまざまなカカオ豆の産地に応じて最適なボールミルパラメータを予測できます。さらに、エンロービング用途に使用される超微細 (<15 µm) チョコレート向けに、ジェット ミリングとボール ミリングを組み合わせたハイブリッド システムが登場しています。

中小規模の生産者向けには、 QYJシリーズ チョコレートコンチェマシン シングルスキッドに QMJ ボールミルを搭載すると、従来のレイアウトと比較して床面積が 40 パーセント削減されます。これらのモジュール設計により、洗浄と交換も簡素化されます。
